矿山振动筛参数移动式振动筛筛分站-河南世博机械工程有限公司

振動篩有好幾種，有石油振動篩、糧食振動篩、礦石振動篩等，礦石振動篩也就是礦山振動篩，就是本文我們主要講的振動篩。

礦山振動篩介紹及參數

礦(kuang)山振(zhen)動(dong)篩(shai)(shai)(shai)一般(ban)就是(shi)礦(kuang)山礦(kuang)石(shi)(shi)生產加工中使用的(de)篩(shai)(shai)(shai)子(zi)，叫振(zhen)動(dong)篩(shai)(shai)(shai)，主要(yao)作用是(shi)篩(shai)(shai)(shai)分砂(sha)石(shi)(shi)料，將(jiang)顆粒相同和不同的(de)物料分別篩(shai)(shai)(shai)分開，這樣就得到粒度均(jun)勻的(de)砂(sha)子(zi)、12石(shi)(shi)子(zi)、13石(shi)(shi)子(zi)等合格規格的(de)石(shi)(shi)料了(le)。

礦山振動篩

礦(kuang)山振動(dong)(dong)(dong)篩(shai)主要由振箱、篩(shai)網、電(dian)機、皮帶輪、激振器等組成，篩(shai)網層(ceng)數(shu)決(jue)定出(chu)(chu)料種類，例如(ru)，三層(ceng)振動(dong)(dong)(dong)篩(shai)出(chu)(chu)四種不同規格的石(shi)料。下面是我廠生產的三個系列的振動(dong)(dong)(dong)篩(shai)，分別是YZK系列圓(yuan)振動(dong)(dong)(dong)篩(shai)、S5X系列圓(yuan)振動(dong)(dong)(dong)篩(shai)、TSK系列三軸水平篩(shai)，其規格型號各不相同，詳情可(ke)看(kan)下面參數(shu)表詳情。

YZK系列圓振動(dong)篩參數表(biao)：

型號	篩面規格 W×L(mm)	篩面層數	給料尺寸(mm)	篩孔尺寸(mm)	生產能力(t/h)	功率(kw)	振動頻率(r/min)	雙振幅(mm)
2YZK1237	3700×1200	2	≤400	3-50	30-100	5.5	970	5-9
3YZK1237	3700×1200	3	≤400	3-50	30-100	7.5	970	5-9
2YZK1548	4800×1500	2	≤400	3-100	30-275	15	970	5-9
3YZK1548	4800×1500	3	≤400	3-100	30-275	15	970	5-9
2YZK1848	4800×1800	2	≤400	3-100	56-330	18.5	970	5-9
3YZK1848	4800×1800	3	≤400	3-100	56-330	18.5	970	5-9
4YZK1848	4800×1800	4	≤400	3-80	56-330	22	970	5-9
2YZK1860	6000×1800	2	≤400	3-100	65-586	18.5	970	5-9
3YZK1860	6000×1800	3	≤400	3-100	65-586	22	970	5-9
4YZK1860	6000×1800	4	≤400	3-100	65-586	30	980	5-9
2YZK2160	6000×2100	2	≤400	3-100	81-720	22	980	5-9
3YZK2160	6000×2100	3	≤400	3-100	81-720	30	970	5-9
4YZK2160	6000×2100	4	≤400	3-100	81-720	30	980	5-9
2YZK2460	6000×2400	2	≤400	3-150	100-810	22	970	5-9
3YZK2460	6000×2400	3	≤400	3-150	100-810	30	980	5-9
4YZK2460	6000×2400	4	≤400	3-150	150-850	37	980	5-9
2YZK2870	7000X2800	2	≤400	5-100	120-680	22x2	750	8
3YZK2870	7000X2800	3	≤400	5-100	180-720	22x2	750	8
2YZK3070	7000X3000	2	≤400	5-100	200-700	37	750	8
3YZK3070	7000X3000	3	≤400	5-100	230-800	45	750	8

S5X系列圓振動(dong)篩參(can)數表：

型號	篩面規格 W×L(mm)	篩面層數	傾角(°)推薦（范圍）	振動次數(RPM)	雙振幅(mm)	功率(kw)	生產能力(t/h)	篩孔尺寸(mm)
S5X1845-2	1800×4500	2	18(18-25)	800～900	7-12	15	60-450	2-70
S5X1845-3	1800×4500	3	18(18-25)	800～900	7-12	22	60-450	2-70
S5X1860-2	1800×6000	2	18(18-25)	800～900	7-10	15	75-600	2-70
S5X1860-3		3	18(18-25)	800～900	7-12	30	75-600	2-70
S5X1860-4		4	18(18-25)	800～900	7-12	37	75-600	2-70
S5X2160-2	2100×6000	2	18(18-25)	800～900	7-12	22	85-700	2-70
S5X2160-3		3	18(18-25)	800～900	7-12	30	85-700	2-70
S5X2160-4		4	18(18-25)	800～900	7-11	37	85-700	2-70
S5X2460-2	2400×6000	2	18(18-25)	800～900	7-12	22	100-800	2-70
S5X2460-3		3	18(18-25)	800～900	7-11	30	100-800	2-70
S5X2460-4		4	18(18-25)	800～900	7-10	37	100-800	2-70
S5X2760-2	2700×6000	2	18(18-25)	800～900	7-12	30	120-900	2-70
S5X2760-3	2700×6000	3	18(18-25)	800～900	7-11	37	120-900	2-70
S5X3072-2	3000×7200	2	20(20-25)	800～900	7-11	37	150-1200	2-70
S5X3075-2T	3000×7500	2	20(20-25)	800～900	7-12	2×22	180-1800	2-150
S5X3075-3T	3000×7500	3	20(20-25)	800～900	7-12	2×30	180-1800	2-150
S5X3680-2T	3000×7500	2	20(20-25)	800～900	7-12	2×30	225-2250	2-150
S5X3680-3T	3600×8000	3	20(20-25)	800～900	7-12	2×37	225-2250	2-150

TSK系(xi)列三軸水平篩(shai)參數表(biao)：

型號	篩面寬度(mm)	篩面長度(mm)	傾角(°)	振動次數(min)	雙振幅(mm)	功率(kw)	重量(kg)
2TSK1648	1600	4800	5（0-10）	700-850	8.0-16.0	30	7640
3TSK1648	1600	4800	5（0-10）	700-850	8.0-16.0	30	9500
2TSK1860	1800	6000	5（0-10）	700-850	8.0-16.0	37	10400
3TSK1860	1800	6000	5（0-10）	700-850	8.0-16.0	37	12590
2TSK2460	2400	6000	5（0-10）	700-850	8.0-16.0	45	16500
3TSK2460	2400	6000	5（0-10）	700-850	8.0-16.0	55	18600

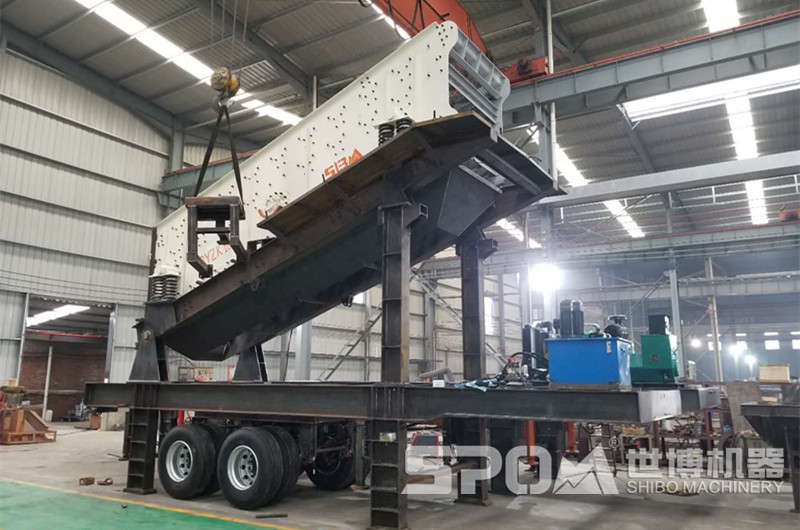

移動式振動篩篩分站

還有一種振動篩，就是移動式振動篩，也(ye)(ye)叫移(yi)動(dong)篩(shai)分站(zhan)，就(jiu)是振動(dong)篩(shai)搭配移(yi)動(dong)站(zhan)，組(zu)成能移(yi)動(dong)的(de)振動(dong)篩(shai)設備，這樣的(de)好處(chu)是可(ke)以隨(sui)時移(yi)動(dong)位置，可(ke)以放在反擊式破碎機后面(mian)使用(yong)，也(ye)(ye)可(ke)以移(yi)動(dong)到(dao)制砂機后面(mian)使用(yong)，也(ye)(ye)可(ke)以直接移(yi)動(dong)到(dao)另一(yi)場地使用(yong)，移(yi)動(dong)方便的(de)優(you)勢就(jiu)是可(ke)以一(yi)機多用(yong)。

移動式振動篩篩分站生產中

移動(dong)式振動(dong)篩篩分站生產中(zhong)

另(ling)外，移動(dong)(dong)破(po)碎(sui)機(ji)上面(mian)也經(jing)常會配置(zhi)振動(dong)(dong)篩(shai)，即(ji)移動(dong)(dong)破(po)碎(sui)篩(shai)分設備，同時具(ju)有破(po)碎(sui)礦(kuang)石和篩(shai)分礦(kuang)石的功能。

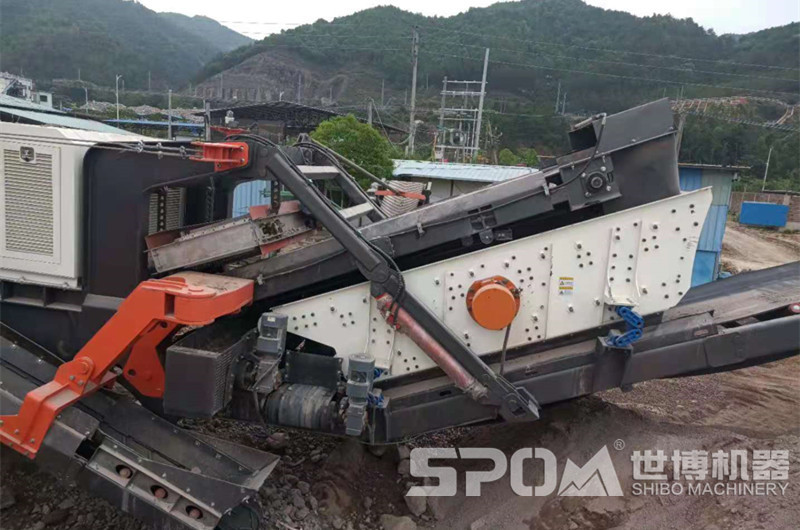

裝載移動破碎機上面的振動篩
